Projet solaire maison
Architecture Victron / Hoymiles / Dyness
en autoconsommation sans injection
Dossier de conception détaillé à remettre à l’électricien — version de travail finalisée le 20/05/2026.
Ce dossier ne remplace pas le schéma unifilaire définitif, les notes de calcul, le dimensionnement des protections, ni la validation Consuel / Enedis / assurance. Il est fait pour cadrer la discussion technique et éviter les ambiguïtés.
1. Objet, statut et méthode de lecture
Ce document transforme l’architecture solaire déjà consolidée en un dossier lisible par un électricien. Le document principal contient directement les schémas, tableaux, hypothèses, sources et points à valider dans chaque partie. Les annexes ne servent qu’à tracer les variantes, les checklists et le registre global des sources.
Ce qui est décidé à date
- Architecture Victron triphasée.
- 12 kWc environ sur la maison principale.
- Micro-onduleurs Hoymiles sur AC-out.
- 4 batteries Dyness PowerBox G2.
- Autoconsommation sans injection.
- Groupe triphasé via ATS côté AC-in.
Ce qui est une hypothèse
- Modèle exact des panneaux 500 Wc.
- Compteur Victron exact.
- Modèle exact de borne go-e.
- Calibre ATS et protections.
- Modèles des contacteurs PV.
- Implantation physique des tableaux.
Ce qui est critique
- Zéro injection CACSI avec micro-onduleurs non nativement intégrés Victron.
- Comportement Hoymiles en îlotage / frequency shift.
- Fail-safe câblé indépendant du logiciel.
- Équilibrage réel par phase.
- Notes de calcul AC/DC.
2. Synthèse de l’architecture retenue
L’installation proposée est un système hybride triphasé centré sur Victron, avec production solaire AC-couplée sur la sortie secourue, stockage batterie 48 V, supervision locale et stratégie zéro injection renforcée par coupure matérielle.
| Sous-système | Choix retenu | Rôle | Sources |
|---|---|---|---|
| Onduleurs-chargeurs | 3 × MultiPlus-II 48/6k5/100-50 | Créer un système triphasé, charger/décharger les batteries, alimenter AC-out. | S04 S05 |
| Batteries | 4 × Dyness PowerBox G2 10,24 kWh | Tampon énergie, autonomie, absorption du PV AC-couplé. | S06 S07 S11 |
| Solaire | 24 panneaux ~500 Wc + 6 × Hoymiles HMS-2000-4T | Environ 12 kWc DC et 12 kW AC, répartis en deux bancs triphasés. | S12 S13 S21 S25 |
| Zéro injection | CACSI, consigne import positive, suivi énergie exportée 30 min | Éviter l’injection réseau, avec marge volontaire et coupure sécurité. | S01 S05 S14 S16 |
| Supervision | Cerbo GX / Venus OS Large / Node-RED | Mesures, décisions locales, délestage, commandes OpenDTU/go-e/relais. | S08 S10 S14 S18 |
| Groupe | Groupe tri via ATS 4 pôles vers AC-in | Secours longue durée ; Cerbo demande le démarrage mais ne commute pas la puissance. | S09 S20 |
Message principal à l’électricien. La conception est cohérente comme architecture de discussion, mais le zéro injection avec Hoymiles/OpenDTU doit être traité comme un point de validation majeur. La documentation Victron recommande explicitement la prudence sur les onduleurs réseau non Fronius dans les systèmes sans injection ; l’architecture compense donc par une consigne d’import, une limitation OpenDTU et surtout une coupure physique des bancs PV. S05 S16
3. Vue d’ensemble de l’installation
Schéma

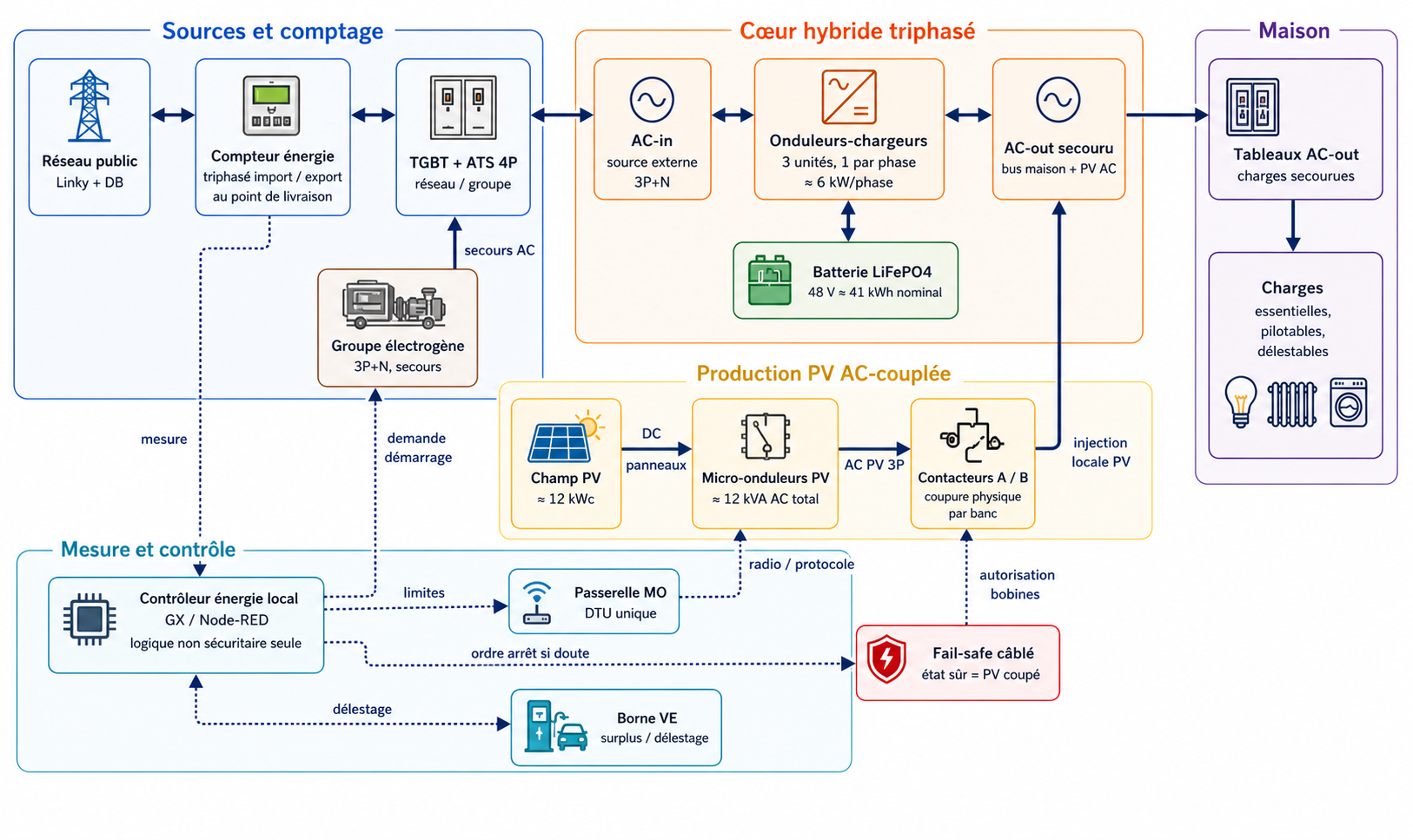

Vue globale de l’installation
Lecture de la vue globale
Le réseau Enedis et le groupe arrivent côté amont via le TGBT et l’ATS. Les trois MultiPlus-II sont placés en système triphasé et alimentent un AC-out large, qui contient les charges prioritaires/pilotables et le PV AC-couplé. Les batteries Dyness sont raccordées au bus DC 48 V. Le Cerbo GX supervise l’ensemble, mais les fonctions de sécurité électrique doivent rester câblées et dimensionnées indépendamment du logiciel.
Hypothèses de cette vue
- AC-out large : charges de vie + PAC/ECS/clims/VE pilotables.
- PV principal côté AC-out pour contribuer en blackout si les conditions techniques sont validées.
- Groupe côté AC-in via ATS, pas directement sur AC-out.
À valider dans la suite
- Position exacte des tableaux et coffrets.
- Schéma de liaison à la terre en présence de groupe.
- Sélectivité, différentiels, parafoudres, coupures d’urgence.
- Compatibilité des micro-onduleurs en îlotage Victron.
4. Architecture électrique AC triphasée

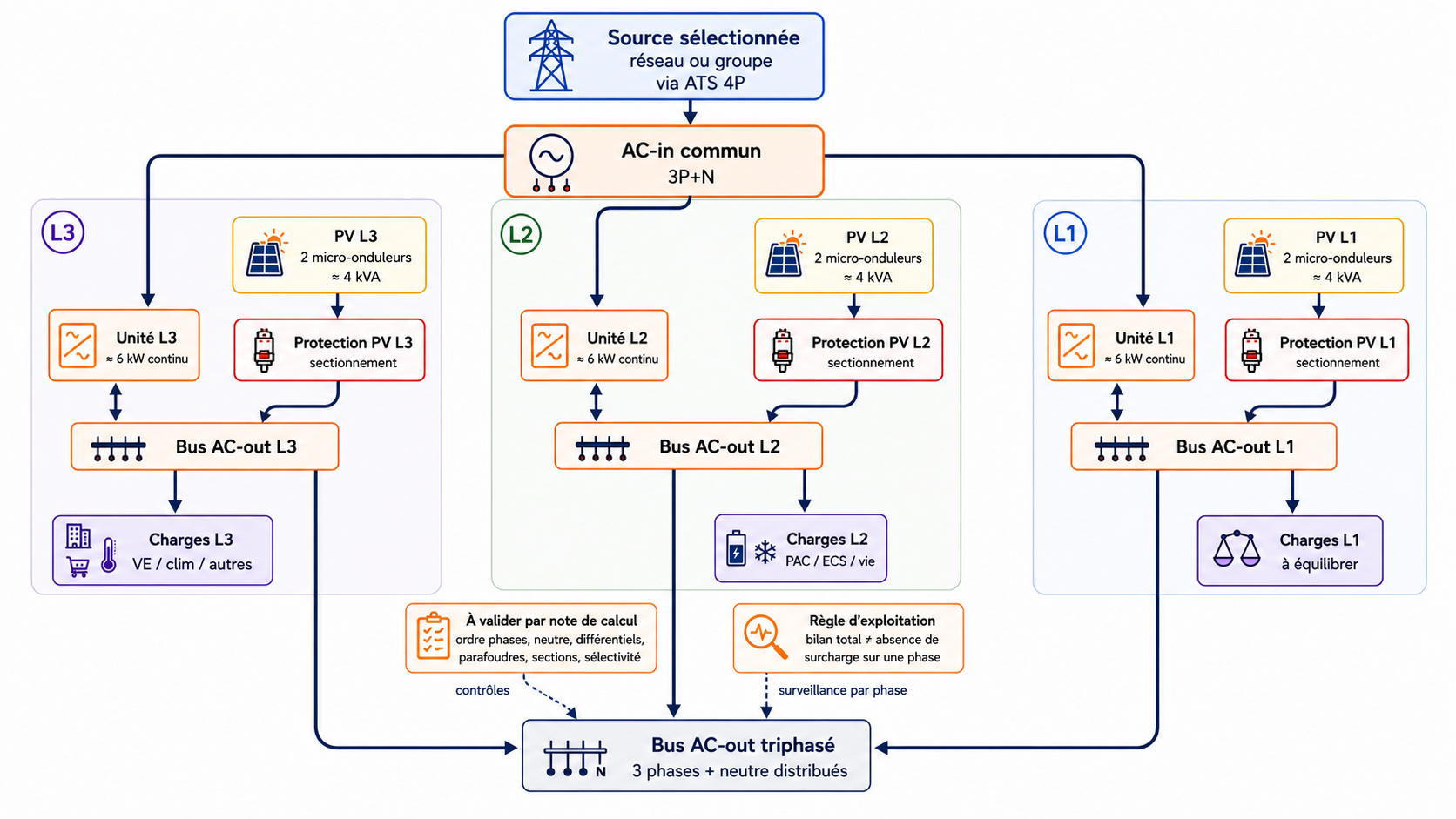

Schéma
Architecture AC triphasée
Principe de raccordement AC
Le système doit être pensé comme une installation triphasée cohérente : arrivée réseau/groupe côté AC-in, trois MultiPlus-II configurés en triphasé, puis AC-out triphasé alimentant les charges secourues et le tableau PV. Les micro-onduleurs sont répartis à raison de deux HMS-2000-4T par phase, ce qui donne une puissance AC théorique équilibrée entre L1, L2 et L3. S04 S05 S12
| Phase | Victron | PV AC-out | Charges à équilibrer | Point de validation |
|---|---|---|---|---|
| L1 | MultiPlus-II L1 | 2 × HMS-2000-4T | Charges essentielles + part pilotable | Éviter surcharge phase en blackout. |
| L2 | MultiPlus-II L2 | 2 × HMS-2000-4T | PAC / ECS / circuits de vie à répartir | Équilibrer les appels de puissance. |
| L3 | MultiPlus-II L3 | 2 × HMS-2000-4T | VE / clims / autres circuits | Limiter la borne VE selon phase et mode. |
Sources et règles utilisées. La fiche MultiPlus-II sert au dimensionnement de principe S04. Le manuel ESS et la règle AC-coupling Victron cadrent la prudence sur le PV AC-out S05 S06. Le système triphasé doit être configuré et validé selon les procédures VE-Bus/Victron, à finaliser par l’électricien/installateur Victron.
5. Architecture solaire PV et bancs Hoymiles

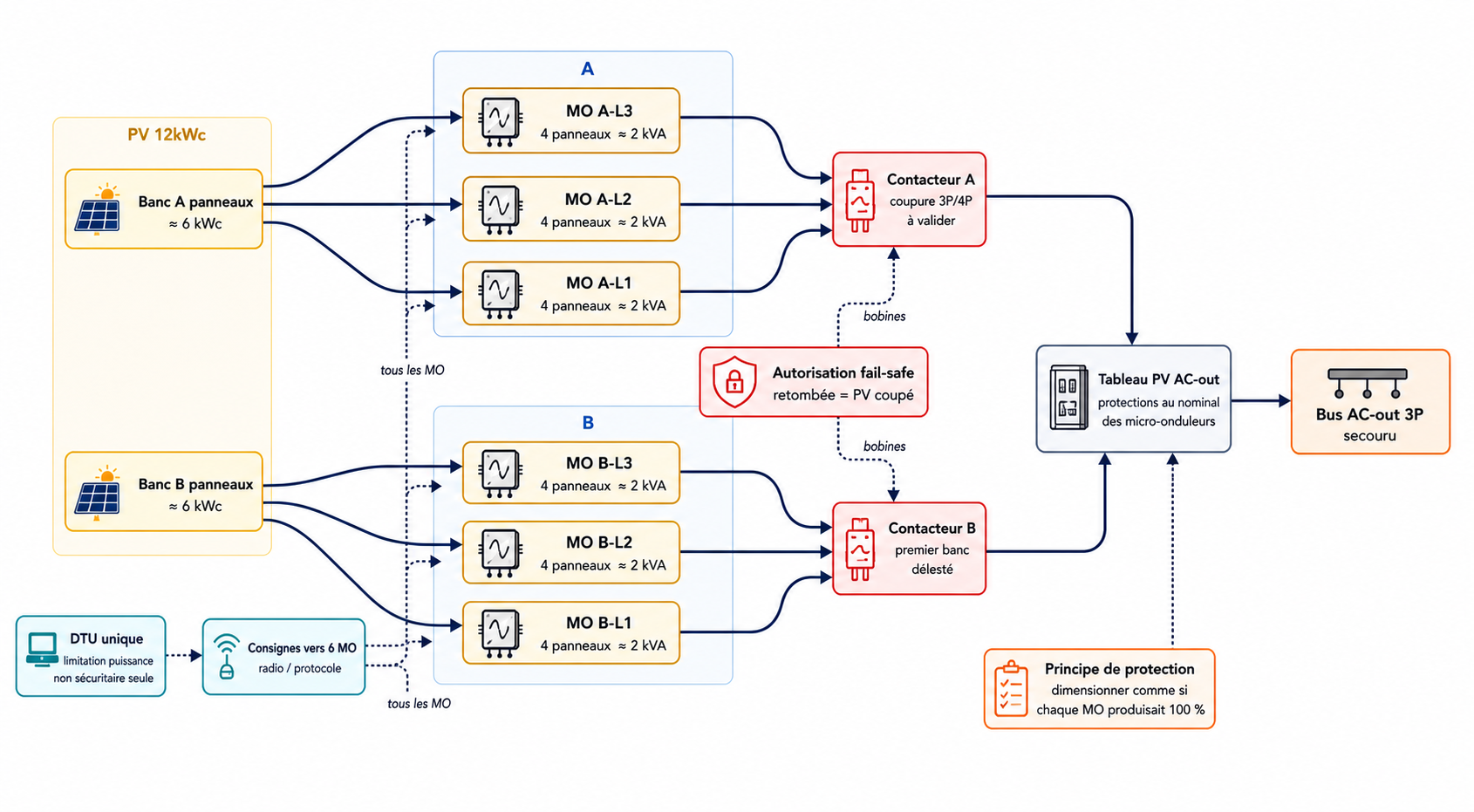

Schéma
Architecture solaire et bancs Hoymiles
Organisation retenue
La base retenue est de 24 panneaux d’environ 500 Wc, soit environ 12 kWc. Les 6 micro-onduleurs Hoymiles HMS-2000-4T sont organisés en deux bancs de 3 micro-onduleurs. Chaque banc contient un HMS sur L1, un HMS sur L2 et un HMS sur L3. Ainsi, couper un banc retire environ 6 kW AC tout en conservant l’équilibre des phases. S12 S13 S21 S25
| Banc | Composition | Puissance AC théorique | Commande | Usage |
|---|---|---|---|---|
| Banc A | HMS A-L1 + HMS A-L2 + HMS A-L3 | ≈ 6 kW AC | Contacteur triphasé A | Reste prioritaire si un seul banc doit produire. |
| Banc B | HMS B-L1 + HMS B-L2 + HMS B-L3 | ≈ 6 kW AC | Contacteur triphasé B | Premier banc à couper en cas de risque export ou SOC haut. |
Attention. La limitation OpenDTU sert à piloter la production, mais elle ne doit pas être utilisée comme protection électrique. Les câbles, protections et contacteurs doivent être dimensionnés comme si les onduleurs pouvaient produire leur puissance nominale. S14 S15 S16
Hypothèses et validations spécifiques
- Le modèle exact des panneaux reste à figer. L’AiKO 500 W est seulement une option de chiffrage fournisseur.
- Les certificats NF EN 50549-1 / EN 50549-1 Hoymiles doivent être fournis au dossier Enedis/Consuel pour les références exactes posées. S13
- La stratégie d’îlotage avec PV AC-out doit être validée : stabilité, frequency shift, comportement des HMS, arrêt/redémarrage, délai de reconnexion.
- Le découplage/coupure AC des bancs doit être conçu comme une vraie chaîne de sécurité, pas comme un simple accessoire domotique.
6. Architecture Victron, batteries et bus DC

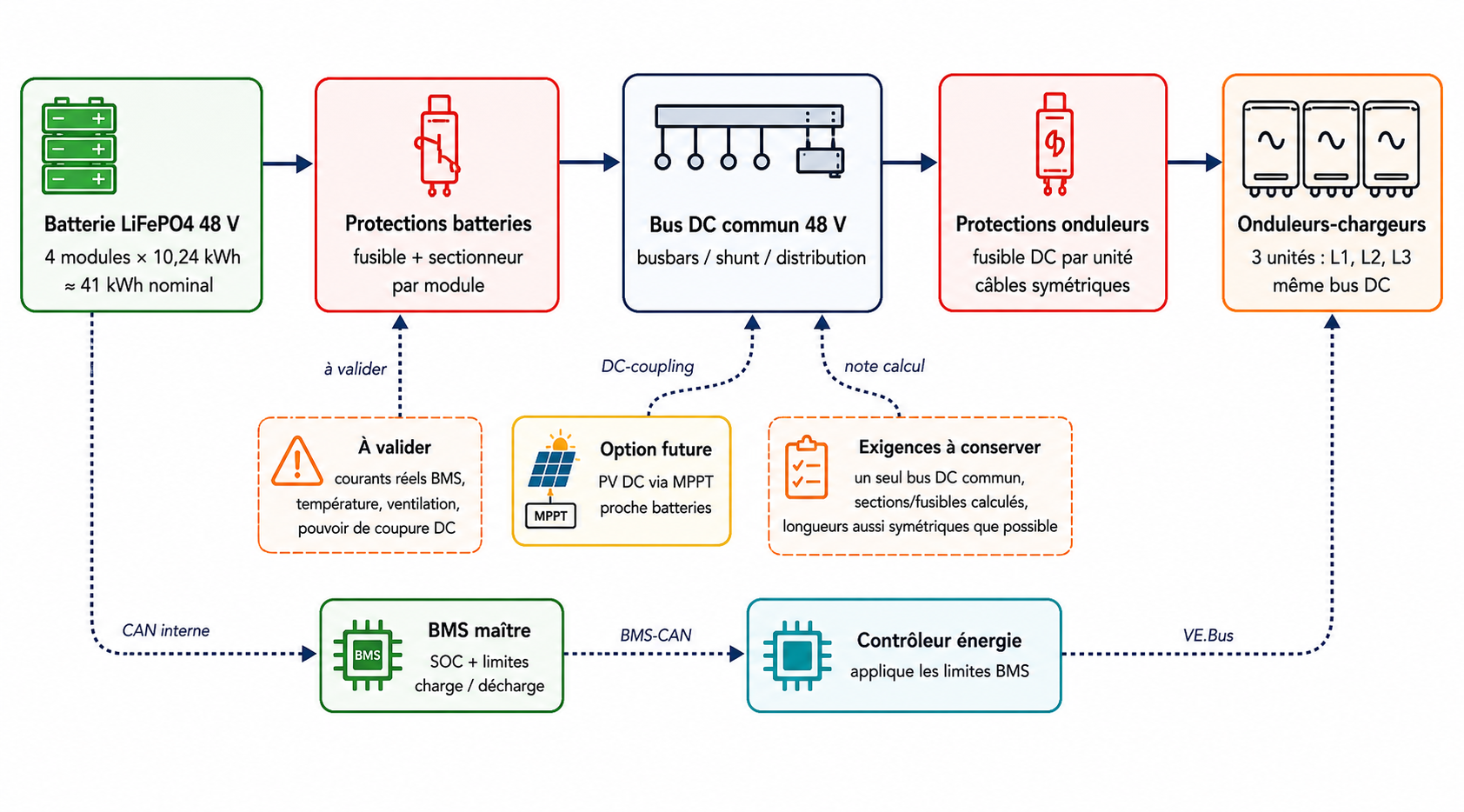

Schéma
Bus DC batteries / Victron
Dimensionnement de principe
Les 4 batteries Dyness PowerBox G2 donnent une capacité nominale de 40,96 kWh. Ce choix est cohérent avec la règle Victron AC-coupling utilisée comme garde-fou : en lithium, 1,5 kWp AC-couplé demande 4,8 kWh de stockage, soit 3,2 kWh/kW. Pour 12 kW AC-couplés, le minimum théorique est donc 38,4 kWh. S06 S11
12 kW AC-couplés × 3,2 kWh/kW = 38,4 kWh minimum théorique
4 × 10,24 kWh = 40,96 kWh nominal
| Élément | Rôle | À valider | Sources |
|---|---|---|---|
| Batteries Dyness | Stockage 48 V, BMS, limites de charge/décharge. | Firmware, câbles, installation extérieure abritée, parallélisation. | S07 S11 |
| Bus DC / Lynx | Distribution courant fort vers les MultiPlus. | Sections, fusibles, sectionneurs, cheminement, ventilation. | S26 S28 |
| MultiPlus-II | Onduleurs-chargeurs, triphasé, charge batterie. | Configuration VE-Bus, limites AC-in, température, ventilation. | S04 S05 |
| Option MPPT | PV DC secondaire pour aider au black-start. | À retenir ou non ; uniquement si panneaux proches batteries et DC court. | S27 S29 |
Validation prioritaire DC. Cette section nécessite une vraie note de calcul électricien : courant maximal par câble, fusibles, tenue court-circuit, sectionnement, distances, repérage, ventilation, accessibilité et conditions d’installation extérieure.
7. Mesure, supervision et zéro injection CACSI

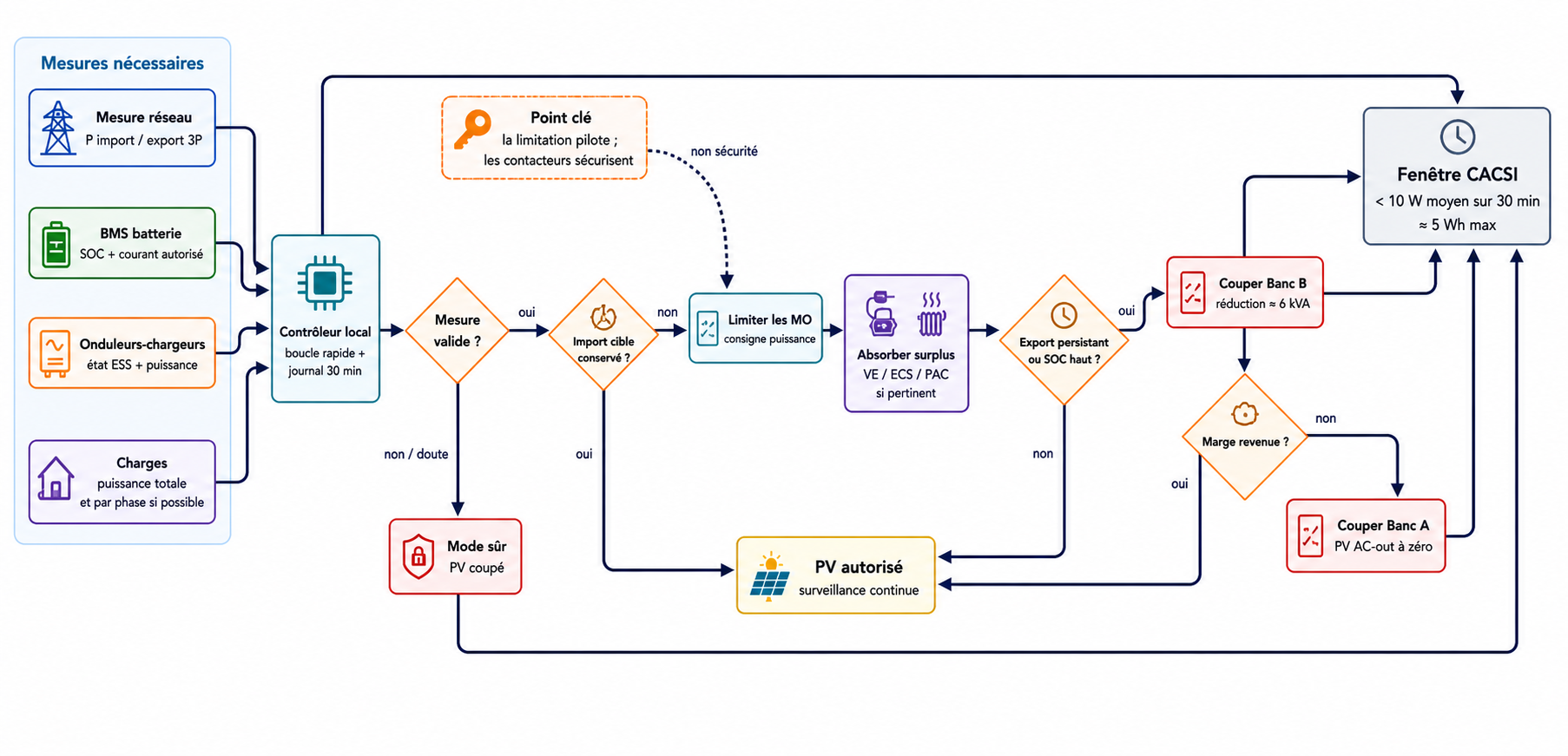

Schéma
Mesure, pilotage et zéro injection
Principe CACSI retenu
Le choix actuel est l’autoconsommation sans injection. La CACSI impose de garantir la non-injection ; la définition Enedis conduit à une marge énergétique extrêmement faible : moins de 10 W moyens sur un pas de 30 minutes, soit seulement 5 Wh sur la demi-heure. S01
10 W × 0,5 h = 5 Wh
Le système ne doit donc pas raisonner comme s’il pouvait “compenser” quelques minutes d’injection. La stratégie proposée est préventive : viser volontairement un import positif, réduire les micro-onduleurs avant d’atteindre le seuil, déplacer des charges utiles, puis couper physiquement le solaire si le contrôle devient incertain.
| Niveau | Action | But | Commentaire |
|---|---|---|---|
| 1 | Consigne import positif | Créer une marge contre les transitoires. | Exemple à régler : +150 à +300 W, à tester. |
| 2 | Limitation Hoymiles via OpenDTU | Réduire la production avant export. | Commande locale, idéalement Ethernet, non sécurité. S14 S15 |
| 3 | Charges pilotables | Absorber du surplus utilement. | VE, ECS, PAC, clims selon SOC et phase. |
| 4 | Coupure Banc B puis Banc A | État sûr si risque ou défaut. | Chaîne câblée fail-safe. S16 |
| 5 | Suivi export énergie 30 min | Déclencher un mode prudence. | Seuil interne proposé avant 5 Wh, par exemple 2–4 Wh. |
Limite technique structurante. Le manuel Victron ESS indique que les systèmes sans injection avec onduleurs réseau AC-couplés sont un cas sensible, et que les onduleurs non Fronius ne doivent pas être supposés gérés parfaitement par ESS seul. C’est la raison de l’architecture double : contrôle logiciel + coupure matérielle. S05
8. Sécurité matérielle, coupures PV et modes dégradés

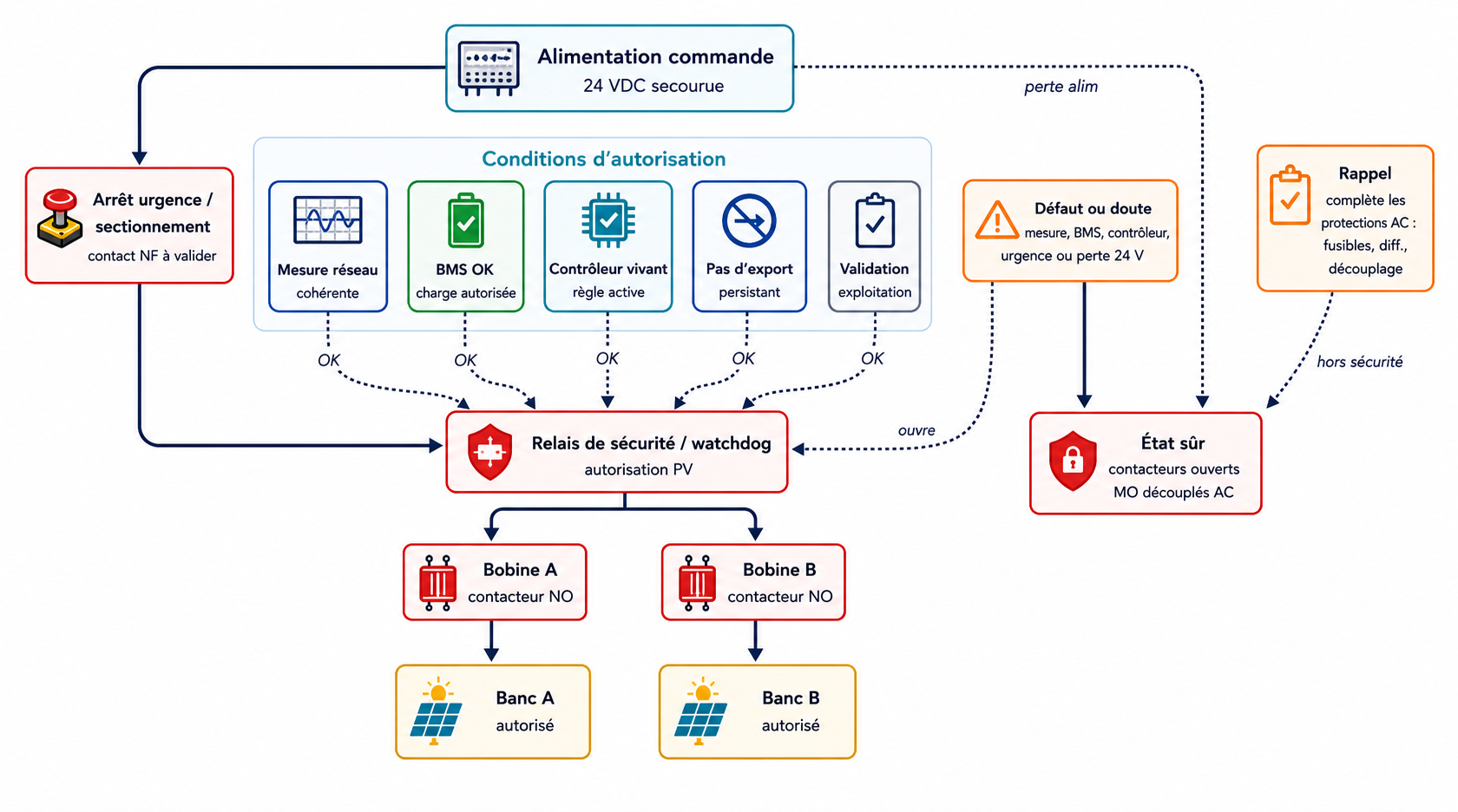

Schéma
Sécurité matérielle et fail-safe PV
Principe fail-safe
La sécurité ne doit pas dépendre uniquement d’une API, d’une radio ou d’un automate logiciel. La logique proposée est une chaîne d’autorisation câblée : la bobine des contacteurs n’est alimentée que si les conditions sont réunies. Si l’alimentation de commande, la mesure, le BMS, le Cerbo, OpenDTU, un arrêt d’urgence ou un relais de sécurité tombe, les contacteurs ouvrent et les bancs PV sont coupés physiquement. S16 S17
| Déclencheur | Réaction logicielle | Réaction matérielle | Retour au normal |
|---|---|---|---|
| Export instantané ou énergie exportée proche seuil | Réduction OpenDTU, charge VE/ECS si possible. | Coupe Banc B si persistant ; coupe A+B si non maîtrisé. | Hystérésis + validation seuils. |
| BMS alarme / charge interdite | Réduction ou arrêt PV, limitation charges. | PV coupé si batterie ne peut plus absorber. | Après retour BMS stable. |
| Compteur absent / mesure incohérente | Mode sécurité. | PV coupé par défaut. | Diagnostic et validation manuelle. |
| OpenDTU absent | Pas de modulation fiable. | PV coupé ou limité à configuration sûre. | Retour communication + test. |
| Perte commande 24 VDC | Aucune action logicielle nécessaire. | Contacteurs retombent. | Correction alimentation commande. |
Décision de conception. Les contacteurs ne sont pas retenus pour moduler tous les jours finement la production. Ils sont retenus comme coupure physique de sécurité, en complément de la limitation logicielle.
9. Modes de fonctionnement
Schéma
Modes de fonctionnement
| Mode | Situation | PV | Batterie | Charges | Point de validation |
|---|---|---|---|---|---|
| Normal réseau | Réseau présent, consommation maison. | Autorisé et modulé. | Charge/décharge selon ESS. | Priorités normales. | Consigne import positive stable. |
| Fort solaire | Production élevée, SOC monte. | Limitation progressive. | Absorption si possible. | VE/ECS/PAC peuvent absorber. | Éviter export court mais fort. |
| Batterie haute | SOC proche haut ou charge limitée. | Banc B coupable en premier. | Ne pas forcer la charge. | Charges opportunistes activées si utiles. | Seuils BMS et hysteresis. |
| Blackout | Réseau perdu. | Doit être validé en îlotage Victron. | Alimente AC-out. | Délestage renforcé. | Comportement HMS/frequency shift. |
| Groupe actif | SOC bas ou coupure longue. | Selon stratégie et stabilité. | Recharge par MultiPlus. | Charges limitées par courant groupe. | ATS, SLT, limite AC-in. |
| Défaut | Mesure, com, BMS ou sécurité KO. | PV coupé par défaut. | Mode protection. | Essentielles seulement. | Retour manuel ou test. |
Hypothèse d’exploitation. Les seuils précis de SOC, puissance, temporisation et hysteresis ne sont pas figés dans ce dossier. Ils doivent être réglés après tests réels, avec l’objectif d’éviter les oscillations : limitation → relance → limitation.
10. Charges maison, priorités et délestage

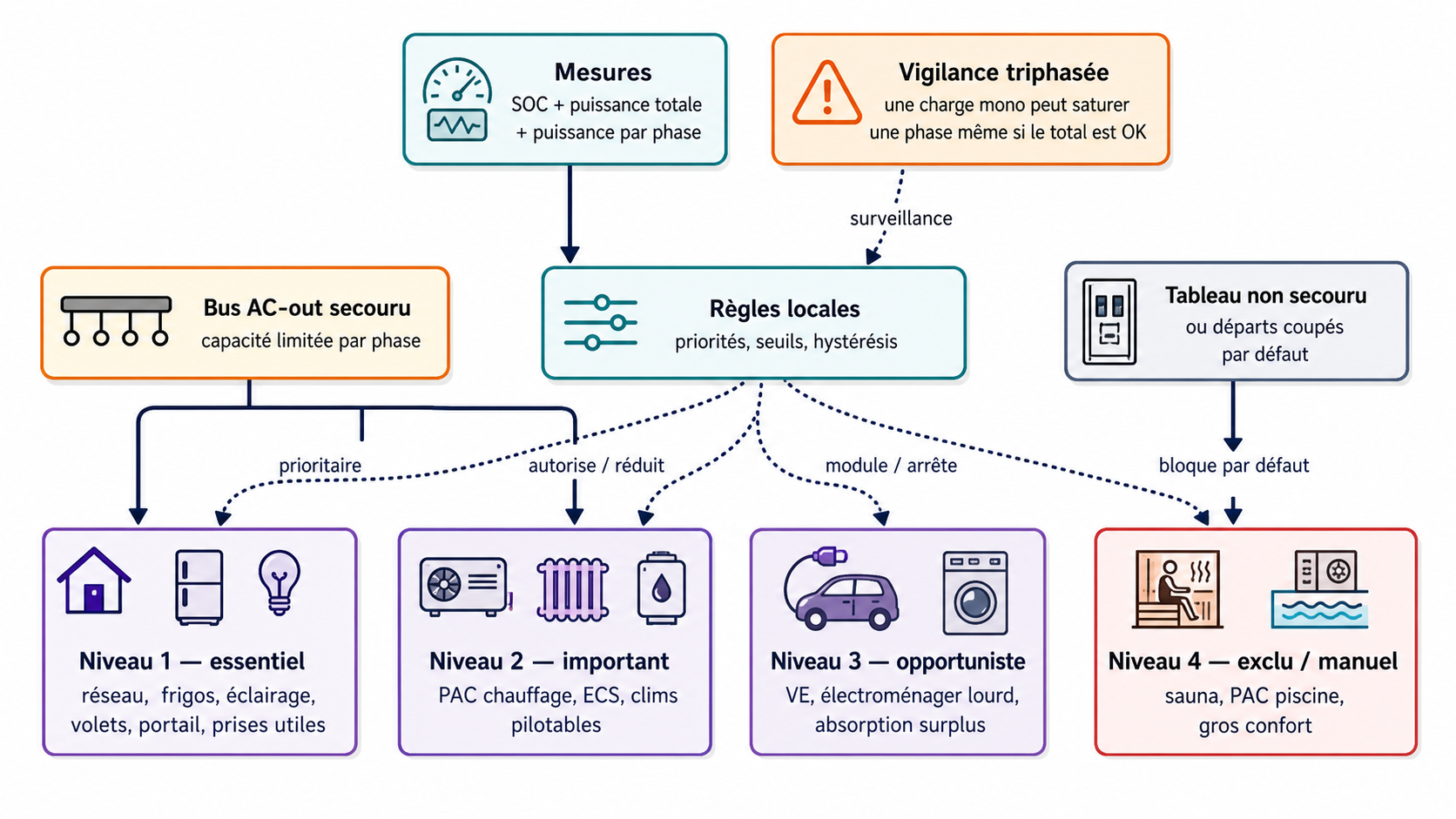

Schéma
Charges, priorités et délestage
| Niveau | Charges typiques | Mode réseau | Mode blackout | Commande possible |
|---|---|---|---|---|
| 1 — essentiel | Box, réseau, frigos, éclairage minimal, volets, portail, prises utiles. | Toujours alimenté. | Alimenté tant que SOC suffisant. | Pas ou peu de délestage. |
| 2 — important pilotable | PAC chauffage, PAC ECS, clims. | Optimisé avec surplus. | Limité / cyclé / délesté selon SOC. | Relais, API locale, consignes. |
| 3 — opportuniste | Borne VE go-e, électroménager lourd. | Absorption de surplus. | Très limité ou coupé. | Courant variable, arrêt automatique. S18 S19 |
| 4 — exclu/coupé | Sauna, PAC piscine, confort non essentiel. | Hors AC-out ou coupé par défaut. | Non alimenté sauf décision manuelle. | Contacteur ou tableau séparé. |
11. Groupe électrogène et ATS

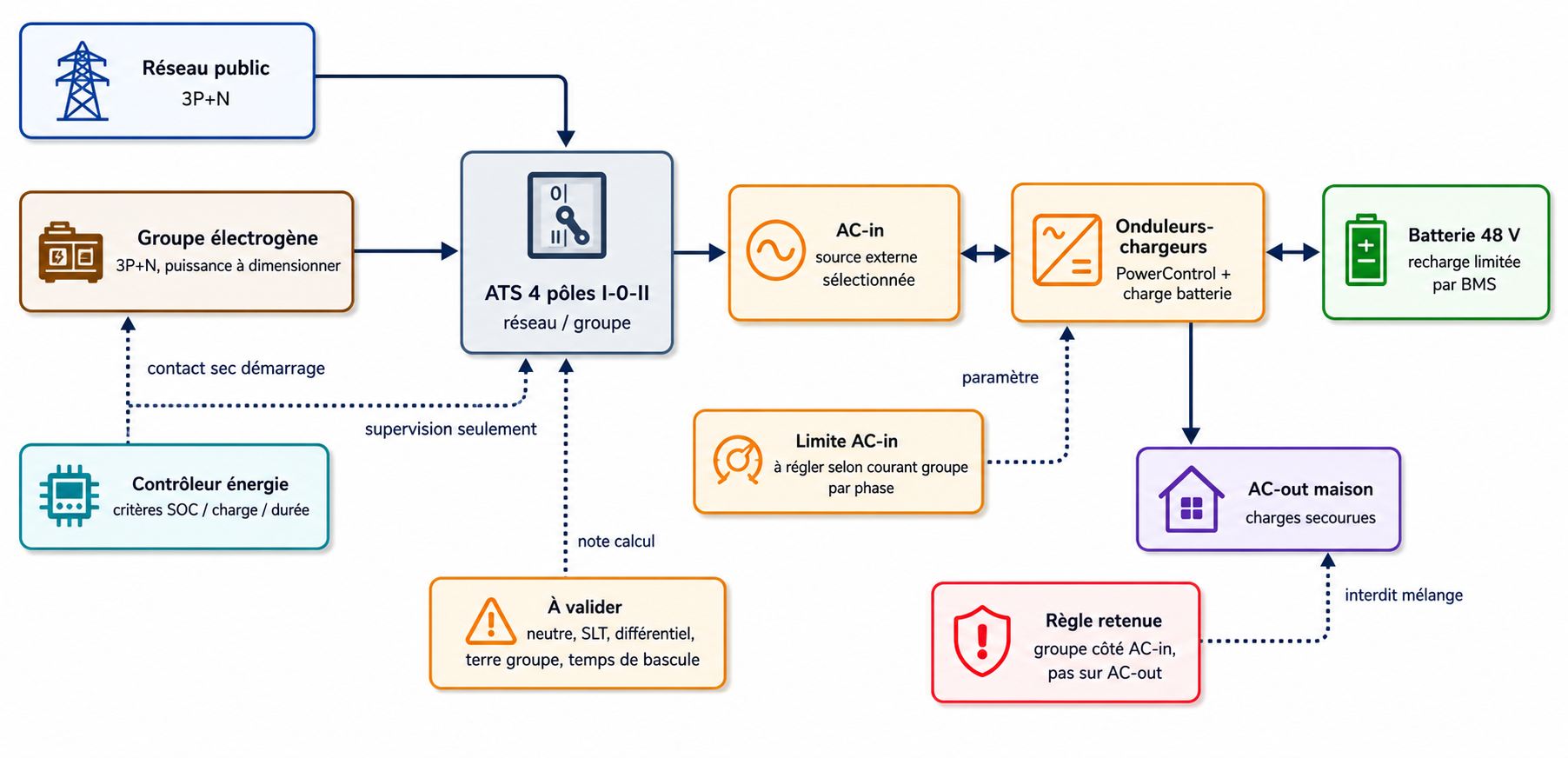

Schéma
Groupe électrogène et ATS
Principe retenu
Le groupe électrogène triphasé est raccordé côté AC-in via un ATS 4 pôles. Le Cerbo GX peut gérer une logique de démarrage/arrêt automatique par contact sec, mais la commutation de puissance reste le rôle de l’ATS. Cette séparation évite de transformer un relais de supervision en organe de puissance. S09 S20
| Élément | Rôle | À valider |
|---|---|---|
| Groupe tri 400 V + N | Source de secours longue durée et recharge batterie. | Puissance, neutre, SLT, démarrage fiable, maintenance. |
| ATS 4 pôles | Bascule réseau/groupe vers AC-in. | Calibre, verrouillage, conformité, temps de bascule. |
| Cerbo relais 1 | Demande démarrage/arrêt selon SOC, charge, temps. | Scénarios de perte communication, temporisations. |
| MultiPlus-II | Limite le courant AC-in et recharge les batteries. | Courant groupe admissible, équilibrage par phase. |
Point sécurité. Le groupe et l’ATS doivent être validés avec le schéma de liaison à la terre, les protections différentielles et la continuité du neutre. Ce dossier ne dimensionne pas ces éléments.
12. Produits, fournisseurs et budget indicatif
Les prix ci-dessous sont des estimations datées au 20/05/2026. Ils servent à cadrer l’ordre de grandeur, pas à passer commande. Les prix, stocks, références et compatibilités doivent être revérifiés juste avant achat.
| Produit | Modèle / option | Qté | Prix unitaire TTC | Total TTC indicatif | Statut | Source |
|---|---|---|---|---|---|---|
| Panneaux solaires ~500 Wc Champ PV maison, 24 panneaux pour ~12 kWc | AiKO 500W NEOSTAR 2S — option de chiffrage | 24 | 108,99 € | 2 615,76 € | Modèle à confirmer | S25 |
| Micro-onduleurs Conversion PV AC, 2 micro-onduleurs par phase | Hoymiles HMS-2000-4T | 6 | 279,99 € | 1 679,94 € | Retenu à date | S21 |
| Batteries Stockage 48 V, 40,96 kWh nominal | Dyness PowerBox G2 10,24 kWh | 4 | 1 799,99 € | 7 199,96 € | Retenu à date | S22 |
| Onduleurs-chargeurs Système triphasé, un MultiPlus par phase | Victron MultiPlus-II 48V 6500VA 100/50 | 3 | 879,30 € | 2 637,90 € | Retenu à date | S23 |
| Supervision Victron Supervision, ESS, Node-RED, relais groupe | Cerbo GX | 1 | 238,50 € | 238,50 € | Retenu à date | S24 |
| Distribution DC Base de bus DC/fusibles ; nombre exact à valider | Victron Lynx Distributor | 1 | 193,50 € | 193,50 € | À dimensionner | S26 |
| MPPT optionnel PV DC secondaire 1–3 kWc si retenu | SmartSolar MPPT 250/70 | 1 | 490,50 € | 490,50 € | Option futur black-start | S27 |
| Borne VE / contrôleur Charge VE pilotable, surplus PV, délestage | go-e Charger + go-e Controller | 1 | à confirmer | à confirmer | Retenu fonctionnellement, modèle à choisir | S18 |
| Compteur énergie Victron Mesure triphasée import/export au point de livraison | EM540 / ET340 / VM-3P75CT | 1 | à confirmer | à confirmer | À choisir | S08 |
| ATS réseau/groupe Bascule puissance réseau/groupe vers AC-in | Socomec ATyS ou équivalent 4P | 1 | à confirmer | à confirmer | À dimensionner | S20 |
| Contacteurs PV Coupure physique des bancs PV A et B | 2 bancs triphasés AC, bobine fail-safe | 2 | à confirmer | à confirmer | Critique à valider | S16 |
| Protections AC/DC, parafoudres, coffrets Conformité, sécurité, sectionnement, différentiel, parafoudre | À dimensionner | lot | à confirmer | à confirmer | Critique à valider | S01 |
| Pose / intégration électricien Schémas unifilaires, calculs, pose, tests, dossier Consuel | Main d’œuvre et validation | lot | à confirmer | à confirmer | À chiffrer | S03 |
Total fournisseur connu dans ce tableau : 15 056,06 € TTC hors éléments à confirmer, protections complètes, pose, groupe, PAC et aléas.
Budget global à discuter. Le document Word initial donnait une enveloppe projet hors groupe/PAC d’environ 27 000 à 36 000 € TTC posé/assisté. Le tableau ci-dessus isole seulement les lignes fournisseur retrouvées ou chiffrables ; il ne remplace pas un devis électricien.
13. Points à valider avec l’électricien
Cette section est volontairement pratique : elle doit servir de checklist de réunion.
| Domaine | Questions à trancher | Priorité |
|---|---|---|
| Réglementaire | CACSI, attestation Consuel, dossier SC144, certificats EN/NF EN 50549-1, conformité des micro-onduleurs, déclaration Enedis. | Critique |
| Schéma AC | Implantation TGBT, AC-in/AC-out, tableaux secourus/non secourus, équilibre phases, calibre abonnement, délestage. | Critique |
| Sécurité PV | Contacteurs Banc A/B, bobines, alimentation 24 VDC, relais sécurité, arrêt urgence, retour manuel, anti-retour éventuel. | Critique |
| DC batterie | Sections, longueurs, fusibles, busbars/Lynx, sectionneurs, ventilation, BMS-CAN, implantation extérieure abritée. | Critique |
| Zéro injection | Choix compteur, temps de réponse, tests à puissance élevée, seuils internes, comportement à batteries pleines. | Critique |
| Groupe | ATS 4 pôles, neutre, SLT, démarrage, puissance par phase, courant AC-in, maintenance. | Haute |
| Charges | Liste des circuits AC-out, charges exclues, PAC/ECS/clims pilotables, VE, délestages et priorités. | Haute |
| Exploitation | Procédure maintenance, mode dégradé, redémarrage après défaut, sauvegarde configuration, supervision. | Haute |
Livrables attendus côté électricien. Schéma unifilaire, schéma multifilaire si nécessaire, notes de calcul, liste protections, repérage tableaux, conformité Enedis/Consuel, plan de tests de mise en service.
14. Annexes : variantes, choix, checklists et sources
14.1 Variantes envisagées et non retenues
| Variante | Intérêt | Pourquoi non retenue à date | Sources |
|---|---|---|---|
| Enphase IQ | Écosystème micro-onduleurs plus structuré. | Coût, intégration Victron à revalider, ne supprime pas toutes les protections. | S31 |
| Fronius + optimiseurs/Tigo | Solution plus naturellement intégrée Victron pour zéro injection. | Nécessite accepter du string DC, choix toiture/ombrage et architecture différente. | S30 |
| 3 batteries seulement | Coût plus bas. | Moins cohérent avec 12 kW AC-couplés sur AC-out selon règle de capacité. | S06 |
| Injection / vente surplus | Techniquement plus simple. | Choix actuel : garder CACSI sans injection et éviter cadre de vente. | S01 |
| Zéro injection uniquement OpenDTU | Moins de matériel. | Pas acceptable comme sécurité ; DPL/OpenDTU non sécurité. | S16 |
| Groupe sur AC-out | Apparence simple. | Non retenu : le groupe doit être source AC-in via ATS. | S09 S20 |
14.2 Évolutions possibles

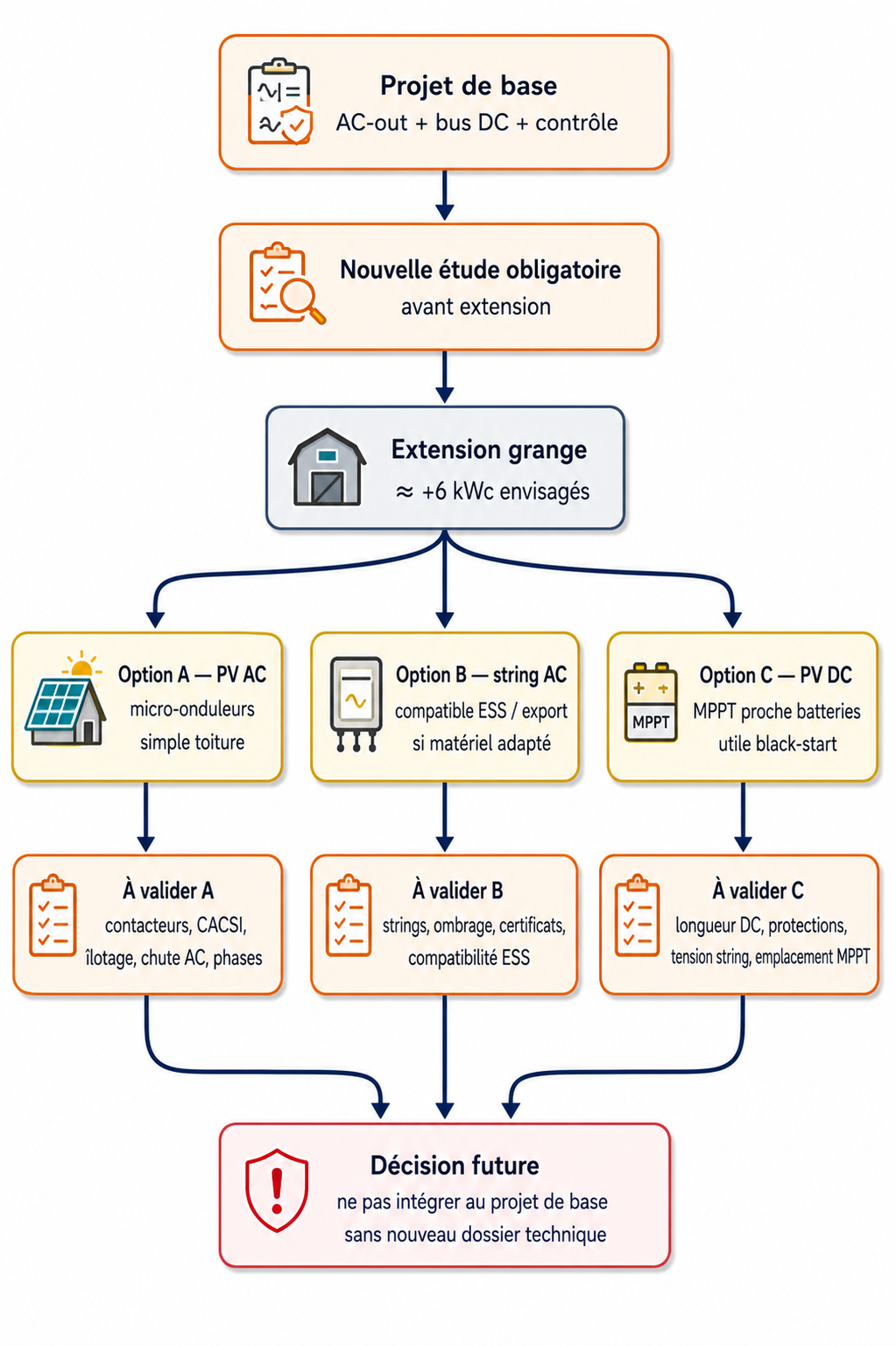

Schéma
Évolutions possibles : grange et MPPT DC
14.3 Checklist de mise en service
| Étape | Contrôle | Résultat attendu |
|---|---|---|
| Avant tension | Repérage, serrage, continuité PE, polarités DC, isolement, schéma conforme. | Aucune anomalie, photos et relevés archivés. |
| Victron seul | Configuration triphasée, VE-Bus, compteur, limites batterie. | AC-out stable, mesures cohérentes. |
| Batteries | BMS-CAN, SOC, charge/décharge, alarmes, limites. | Le Cerbo reçoit et respecte les limites. |
| PV par banc | Mise en service Banc A puis Banc B, contrôle phase par phase. | Production et coupure physiques correctes. |
| Zéro injection | Tests montée/descente charges, batteries hautes, charges coupées. | Import positif maintenu, pas d’export persistant. |
| Fail-safe | Perte compteur, perte OpenDTU, perte 24 VDC, arrêt urgence. | Contacteurs retombent, PV coupé. |
| Blackout | Réseau absent, charges essentielles, PV, fréquence, délestage. | Comportement stable, pas de surcharge. |
| Groupe | Démarrage, ATS, charge batterie, retour réseau. | Bascule sûre, courant limité, arrêt maîtrisé. |
14.4 Registre complet des sources
| ID | Catégorie | Source | Page / section exacte | Utilisation |
|---|---|---|---|---|
| S01 | Réglementation Enedis | Enedis — Modèle CACSI autoconsommation sans injection | Modèle CACSI, article 1 et annexe ; définition de la non-injection sur pas de 30 minutes ; conformité NF EN 50549-1. | Cadre CACSI, seuil <10 W moyen sur 30 min, obligation de mesures pour garantir la non-injection, conformité onduleurs. |
| S02 | Réglementation Enedis | Enedis — Raccordement installation de production électrique | Page démarches raccordement ; autoconsommation ; obligation de conformité avant mise en service. | Démarches Enedis, mise en service, contexte CACSI et installations avec batterie. |
| S03 | Réglementation Consuel | Consuel — Dossiers techniques installations photovoltaïques | Section installations de production avec ou sans stockage ; dossier SC 144 ; attestation violette avec stockage. | Validation Consuel, dossier technique à préparer, stockage batterie. |
| S04 | Victron | Victron — MultiPlus-II 48/6k5/100-50 datasheet | Tableau caractéristiques modèle 48/6000/70 ou 48/6k5 selon fiche ; puissance continue, chargeur, AC-in, injection apparente. | Dimensionnement de principe des 3 MultiPlus-II, un par phase. |
| S05 | Victron | Victron — ESS Design and Installation Manual | Section types de PV ESS ; no-feed-in ; avertissement sur onduleurs réseau non Fronius ; Factor 1.0 si PV sur AC-out. | Limites ESS en zéro injection avec onduleurs réseau AC-couplés, prudence Hoymiles/OpenDTU. |
| S06 | Victron | Victron — AC-coupling and the Factor 1.0 rule | Règle Factor 1.0 ; batterie lithium nécessaire par puissance PV AC-couplée. | Justification de 4 batteries Dyness pour 12 kW AC sur AC-out. |
| S07 | Victron | Victron — Battery compatibility: Dyness | Connexion GX obligatoire ; communication batterie ; limites de charge/décharge. | Compatibilité Dyness/Victron et nécessité du Cerbo/GX pour piloter les limites BMS. |
| S08 | Victron | Victron — Energy Meters EM540 / ET340 / EM24 | Mesure au tableau de distribution, ESS, import/export, PV, charges. | Choix et rôle du compteur triphasé au point de livraison. |
| S09 | Victron | Victron — Cerbo GX / generator auto start-stop | Section generator auto start/stop ; relais 1 ; conditions système. | Démarrage groupe par contact sec, sans commutation de puissance par Cerbo. |
| S10 | Victron | Victron — Venus OS Large / Node-RED | Fonction Node-RED, relais, API, mesures, tableau de bord. | Logique locale de supervision, pilotage et automatisation. |
| S11 | Dyness | Dyness — PowerBox G2 low-voltage residential battery | Page produit et manuel ; capacité 10,24 kWh ; parallélisation ; plage résidentielle basse tension. | Capacité batterie, modularité, rôle du BMS. |
| S12 | Hoymiles | Hoymiles — HMS-1600/1800/2000-4T product page | Page produit ; micro-onduleur 4-en-1 ; jusqu’à 2000 VA ; 4 panneaux ; MPPT/surveillance indépendante. | Rôle des 6 micro-onduleurs HMS-2000-4T et architecture 24 panneaux. |
| S13 | Hoymiles | Hoymiles — HMS-2000 series declaration / EN 50549-1 | Annonce/certificat conformité EN 50549-1 ; modèles HMS-1600/1800/2000-4T. | Point de conformité réseau à fournir au dossier Enedis/Consuel. |
| S14 | OpenDTU | OpenDTU — Web API | Endpoints de commande, exemples de limitation d’onduleurs. | Commande locale des limites Hoymiles depuis Cerbo/Node-RED. |
| S15 | OpenDTU | OpenDTU — MQTT topics and non-persistent limits | Topics de limitation relative/persistante/non persistante ; comportement de reset. | Stratégie de modulation PV sans écrire en permanence en EEPROM. |
| S16 | OpenDTU-OnBattery | OpenDTU-OnBattery — Dynamic Power Limiter safety warning | Avertissement : DPL non fonction de sécurité ; dimensionner câbles/protections pour puissance nominale. | Justification des contacteurs et du fail-safe câblé. |
| S17 | OpenDTU | OpenDTU — Troubleshooting / single DTU per inverter | Communication radio Hoymiles ; une seule DTU interrogeant un onduleur. | Architecture avec OpenDTU unique pour les HMS. |
| S18 | go-e | go-e — Controller product page | Surplus PV, automatic phase switching, dynamic load balancing, API, Wi-Fi/Ethernet. | Pilotage charge VE et absorption de surplus. |
| S19 | go-e | go-e — Smart home integration / local APIs | HTTP API locale, MQTT, Modbus TCP, OCPP ; intégration locale. | Choix go-e plutôt que borne cloud-only ou OCPP complexe. |
| S20 | Socomec | Socomec — ATyS p M automatic transfer switch | Inverseur automatique I-0-II 4 pôles avec contrôleur ATS intégré, applications réseau/groupe. | Principe d’ATS 4 pôles réseau/groupe côté AC-in Victron. |
| S21 | Fournisseur KitSolaire Discount | KitSolaire Discount — Hoymiles HMS-2000-4T | Fiche produit fournisseur ; prix indicatif consulté ; stock ; accessoires DTU. | Budget indicatif des 6 micro-onduleurs. |
| S22 | Fournisseur KitSolaire Discount | KitSolaire Discount — Dyness PowerBox G2 10,24 kWh | Fiche fournisseur ; prix indicatif consulté ; description batterie. | Budget indicatif des 4 batteries. |
| S23 | Fournisseur KitSolaire Discount | KitSolaire Discount — MultiPlus-II 48V 6500VA 100/50 | Fiche fournisseur ; prix indicatif consulté ; référence PMP482605012 ; docs attachées. | Budget indicatif des 3 MultiPlus-II. |
| S24 | Fournisseur KitSolaire Discount | KitSolaire Discount — Cerbo GX Victron | Fiche fournisseur ; prix indicatif ; ports et relais. | Budget indicatif Cerbo GX. |
| S25 | Fournisseur KitSolaire Discount | KitSolaire Discount — Panneau AiKO 500W NEOSTAR 2S | Fiche fournisseur ; puissance 500 W ; prix indicatif ; caractéristiques. | Option de chiffrage pour 24 panneaux 500 Wc. |
| S26 | Fournisseur KitSolaire Discount | KitSolaire Discount — Lynx Distributor Victron | Fiche fournisseur ; busbar DC avec emplacements fusibles et LEDs. | Budget indicatif distribution DC. |
| S27 | Fournisseur KitSolaire Discount | KitSolaire Discount — SmartSolar MPPT 250/70 Victron | Fiche fournisseur ; prix indicatif ; option MPPT futur. | Option PV DC / black-start. |
| S28 | Victron | Victron — Lynx Distributor manual | Fonction busbar, fusibles et surveillance de fusibles. | Distribution DC batterie / MultiPlus. |
| S29 | Victron | Victron — SmartSolar MPPT manual | Manuel MPPT ; option PV DC futur. | Réserve black-start / PV DC secondaire. |
| S30 | Variante | Victron — AC-coupled PV with Fronius | Intégration Fronius et contrôle Victron. | Variante non retenue ou solution de référence plus intégrée. |
| S31 | Variante | Enphase — Microinverter documentation / integration context | Documentation micro-onduleurs Enphase ; variante non retenue. | Comparaison avec Hoymiles. |
Les fiches-source locales sont dans 02_sources_docs_constructeurs/_source_cards/. Quand un PDF local constructeur est disponible, il est également inclus dans son sous-dossier.
